1、設計依據

1、《電子計算機房設計規范》

2、《高層民用建筑與空氣調節設計規范》

3、《采暖通風與空氣調節設計規范》

4、《通風與空調工程施工質量驗收規范》

5、氣象資料有關數據；

6、國家有關設計規范；

2、 空調設計

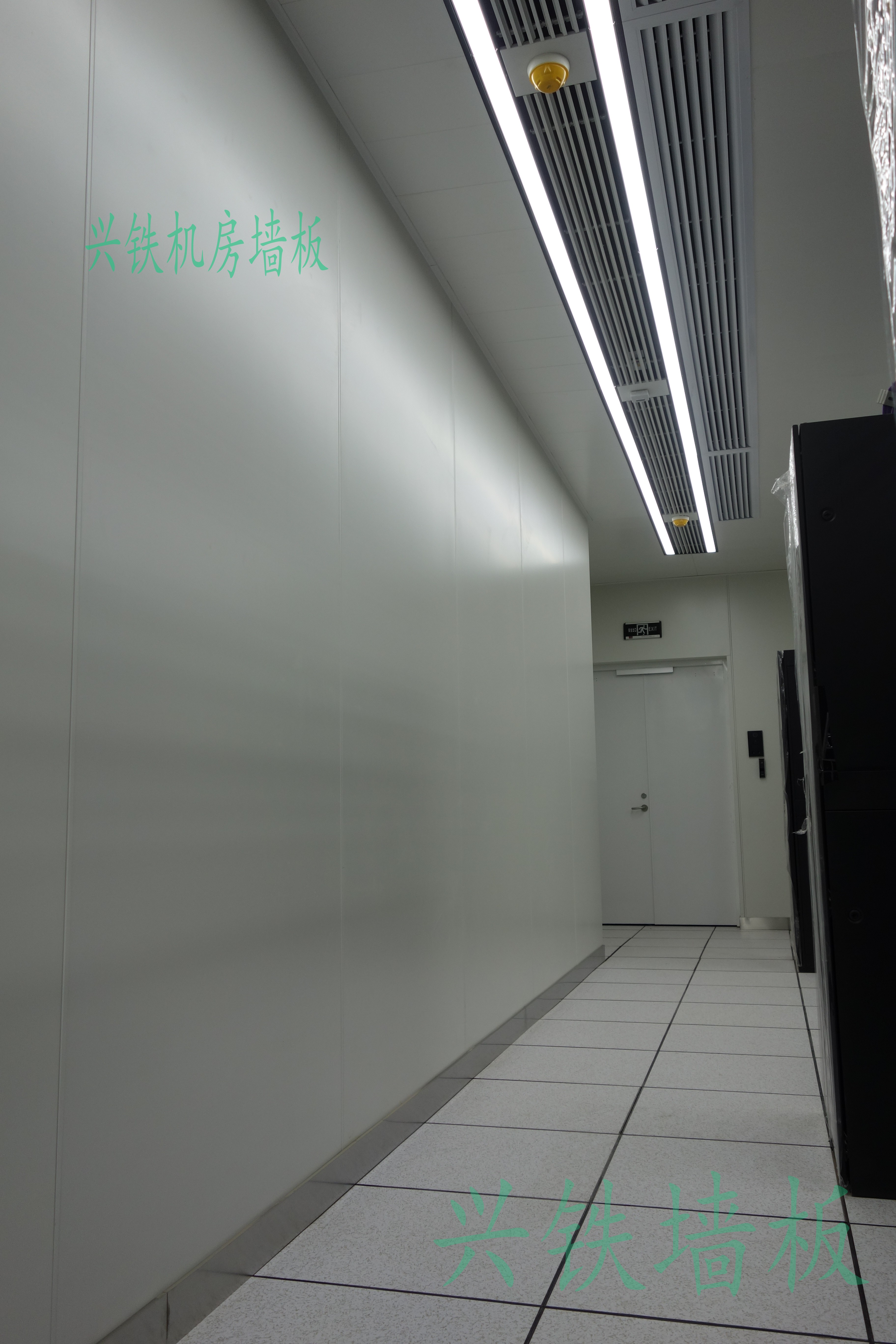

1）數據中心機房面積約50m2，400w～500w/m²,配置4臺機房專用空調，單臺制冷量＞＝6kW/臺（24℃，50%RH工況數據）。氣流組織方式為地板下送風，地板上回風。

機房空氣調節控制裝置根據機房設計規劃應滿足計算機系統對溫度、濕度、塵埃、正壓控制的要求。

機房專用空調外機能滿足高溫要求，要求能＞４0度，３６５X24小時全天后正常工作。

3、空調技術要求

1）機房專用空調應該具有高效節能，壓縮機采用國際知名品牌的全封閉渦旋式壓縮機，COP≥3.75。

2）整機風量：≥11800m3/h。

3)噪音<60db。

4)平均無故障時間MTBF≥10萬小時。

5)采用雙重外殼箱體結構，使機組靜音運行；內部不會滋生，存留細菌；放火等級為A0級。

6）采用自然葉輪式風機（外轉子電機），效率高，噪音低。

7)機房?jī)?nèi)精密空調給排水管必須采用可靠的密封措施，進行防水處理，同時提供泄漏檢測報警裝置，漏水報警系統為電纜式漏水報警裝置，帶有監控接口，能通過通信接口和計算機相連，能將報警信號傳送到管理計算機；

8）空調室內外機連接管道要求有專門的槽道進行密封；

9）應能直接在空調機組控制器面板上對各種制冷參數進行設定，并能監控空調機組各個部件的運行，能記錄主要部件工作時間；

10）具有LCD大屏幕多行中文觸摸屏顯示器，能顯示溫濕度曲線，具有圖形顯示機組內各組件的運行狀態的功能。方便操作和使用。

11）產品采用模塊化設計，每個模塊獨立工作，在以后考慮備份或升級只需要增加模塊。

12）控制系統應具有先進的微處理控制器，采用先進的模糊邏輯控制或PID調節技術.具有多級密碼保護功能。

13）機房專用空調機組應具有方便的現場監控及遠程監控能力，能夠監測送風溫度、回風溫度、送風濕度、回風濕度、顯示機組工作狀態等；能夠監測開/關機，電壓、電流過高/低，回風溫度過高/低，回風濕度過高/低，過濾器正常/堵塞，風機正常/故障，壓縮機正常/故障等狀態。

14）機房空調主機必須采用國內外知名品牌，國內品牌必須有國外知名機房空調廠家技術授權。

4、室內空調參數

各房間空調參數一覽表

5、機房新風系統

• 機房、主控室設置新風系統，滿足辦公需要。

• 為了滿足機房的新風要求，機房專用空調區設計獨立的新風系統。新風風量根據以下來定：

1） 保證室內人員所需新風量：40m3/小時/人

2） 維持室內正常所需新風量

3） 不小于空調總送風亮的5%

4） 新風量取三者所計算出風量的最大值，本次設計總新風量為800m3/h,配置一套新風量為1500m3/h的新風處理機+新風凈化機。新風取自大樓外，對新風進行預處理后由管道送至各機房?jī)?nèi)。

• 根據要求風管上設有電動防煙放火調節閥，阻抗復合式消音器。

• 新風管采用鍍鋅鋼板制作，保溫采用30mm厚的夾筋鋁箔玻璃絲棉板（不燃級）。

• 為保證機房處于微正壓，當室內壓過高時室內空氣經余壓閥排出機房，余壓閥還起到氣體滅火時的泄壓作用。

• 在精密空調所在機房?jī)?nèi)設置新風系統,取室外新風送至精密空調附近并維持室內正壓及操作人員對新風需求.

1、設計依據

1）《電子計算機場地通用規范》

 2）《電子計算機房設計規范》

3）《計算機場地安全要求》

4）《民用建筑電氣設計規范》

5）《工業與民用供電系統設計規范》

6）《低壓配電裝置及線路設計規范》

7) 《電氣裝置安裝工程及驗收規范》

8）《電氣設計規范》(工程建設標準規范)

9）《通用用電設備設計規范》

2、供電電源

本項目機房均有雙路供電，主電源由市電供電，備用電源由UPS電源提供，主要的通信用電設備負荷性質屬一級，特別重要的設備采用UPS電源供電，其余動力、照明負荷為三級，對計算機主機設備供電電源質量要求采用A級標準。

3、不間斷電源系統設計

UPS的配置方案

數據中心機房?jī)?nèi)設20KUPS，后備時間為2小時，提供機柜、門禁、消防、監控和弱電系統提供電源，根據機房用電負荷的要求。

技術要求：

本次機房的UPS電源要求為國際知名品牌，功率為20KVA/16KW滿負載載延時2小時一套。

UPS主機要求：

• 雙變換純?cè)诰€式工頻機，標配輸出隔離變壓器、ECO經濟運行、EPO緊急切換、靜態旁路、維修旁路和D級防雷。

•  便于維護和管理，要求UPS主機和蓄電池組同一品牌同一生產廠家。

• 備選品牌：梅蘭日蘭、愛克塞、寶星、克撈瑞德。



4、配電設計

動力、輔助電源及市電照明配電

機房的動力、輔助電源及市電照明部分的供電由動力配電柜負責，動力配電柜負責機房空調設備、新風機、機房輔助插座、機房照明的供電。配電系統采用三相5線380V/200V，交流50HZ配電箱、柜安裝完畢后，進行編號，并標明箱、柜內各開關的用途以便于操作和檢修。配電箱、柜內留有備用電路，作機房設備擴充時用電。

插座

機房?jī)?nèi)用電插座分為兩大類，UPS插座和市電插座。主機房和主控室的插座為金屬地插座，市電和應急電源的插座可以設計為墻插座，機柜、門禁、消防、監控和機房數據中心容災系統提供的電源都由UPS插座提供。每個房間要考慮應急電源和備用插座，方便事故應急和維修。所有市電、應急電、事故照明、消防、空調、門禁系統、備用電源等電源單獨分相走線。

服務器、網絡機柜采用穩不落六聯多功能插座板，每臺機柜采用雙回路供電，不與其他機柜共用。

電纜

電纜（電線）選擇為國家A線纜。主干進線為YJV4X50+35m2,每個插座的電源線用6m2,燈線采用4m2電源線。

照明設計說明

照明設計為三管格柵燈，機房區設計照度大于400LX，輔助機房設計照度大于200LX。

在市電停電后，為保證工作人員作存盤等緊急處理筒燈，當市電停電后，自動起動應急照明，由UPS供電，以保證計算機房及機柜區進行簡單維護以及上機人員緊急處理存盤以后撤離，設計照度大于10LX,同時在機房的各出口出設計出口標志燈，設計照度大于1LX，以滿足消防體系的要求。
